酸霧廢氣由風管引入PP噴淋塔，經過填料層，廢氣與氫氧化鈉吸收液進行氣液兩相充分接觸吸收中和反應，酸霧廢氣經過凈化后，再經除霧板脫水除霧后由風機排入大氣。吸收液在塔底經水泵增壓后在塔頂噴淋而下，后來回流至塔底循環使用。凈化后的酸霧廢氣達到廣東省地方排放標準的排放要求，低于國家排放標準。

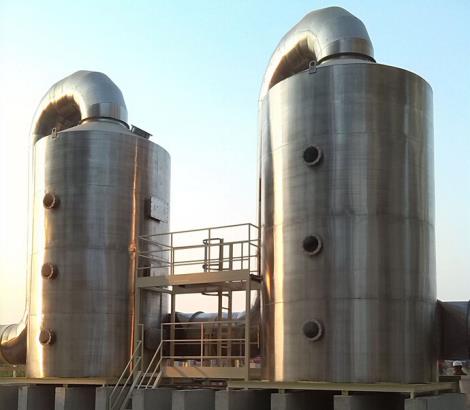

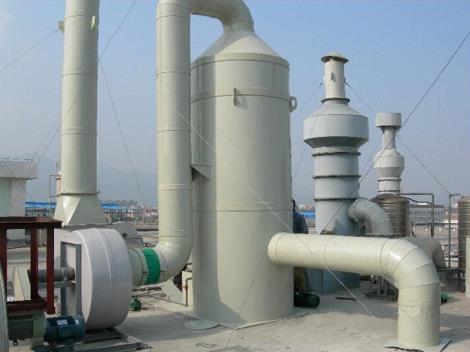

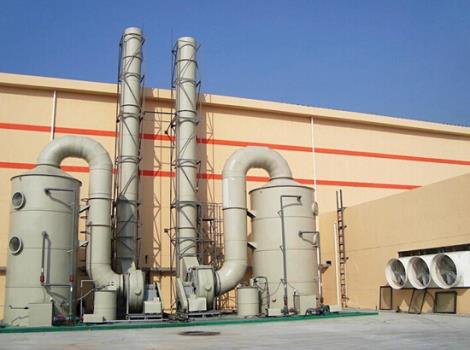

噴淋塔作為環保廢氣處理的一種處理設備而存在，根據工作原理分為循環水噴淋塔，堿液噴淋塔，酸液噴淋塔（別名：酸洗塔）。根據塔體材質分為玻璃鋼噴淋塔、pp噴淋塔、不銹鋼噴淋塔。根據廢氣性質不一樣選擇合理的噴淋材質和噴淋工藝。
噴淋塔工作原理
含塵廢氣或者含油廢氣通過噴淋塔體時，塔體內部合適位置（根據設計而定）噴出液態介質，有的為堿液，有的為硫酸溶液。如廢氣含有酸性則選擇堿液噴淋中和酸性，如廢氣含堿性則選擇硫酸溶液吸收。具體選擇何等酸堿溶液根據廢氣性質和企業自身情況而定。無酸堿但含油、塵廢氣則可通過循環水溶液噴淋處理。當廢氣從塔體底部進入事就與噴淋塔噴出的噴淋介質接觸，接觸后廢氣或者油污被水珠包裹，包裹污染物的水珠再次碰撞表面積增大且重力增大。重力增大的情況下包裹污染物的水滴則在重力影響下落入噴淋塔底部，較重的污染物沉入塔體底部，較輕的污染物則浮于循環水體表面。
噴淋塔設計注意事項
1、當廢氣含油含塵則在噴淋塔設計時要考慮是否添加過濾填料或者噴嘴型號。選擇不合適的噴嘴容易造成噴淋塔水系統堵塞的狀況。
2、選擇合適的噴淋介質。
3、設計合理的氣流通道，及供水方式。
4、噴淋塔噴淋后的污水排放及清理問題。
5、合適的氣液比，通過氣液比選擇合適的水泵。
6、空塔流速一般設計1-6米/秒。但在有介質噴淋有填料的情況下，可根據廢氣具體情況合理選擇過濾風速。
